VPT阀位变送器

VPT阀位变送器通常作为独立模块安装于阀门执行机构内,通过读取执行机构内的阀位电位器的阻值变化,将阀门开启程度(百分比)转换为4~20mA模拟信号输出,方便上位控制系统监控。

具有VPT2(二线制)和VPT4(四线制)二种型号。

  • 产品信息
  • 文档
    • 技术参数
        电源  24±2VDC (VPT2)
       220VAC/1ph/50Hz (VPT4)
        电位器阻值  560~2k 欧姆
        负载阻抗  <450 欧姆
        输出信号  4~20mA
        输出线性误差  <0.5%;
      产品特征

      二线制(VPT2)使用二线连接上位控制系统输入的24VDC电源,线上电流为4~20mA。

      四线制(VPT4)使用二线输入220VAC电源(通常可由电动执行机构内部提供),另二线上输出4~20mA电流。

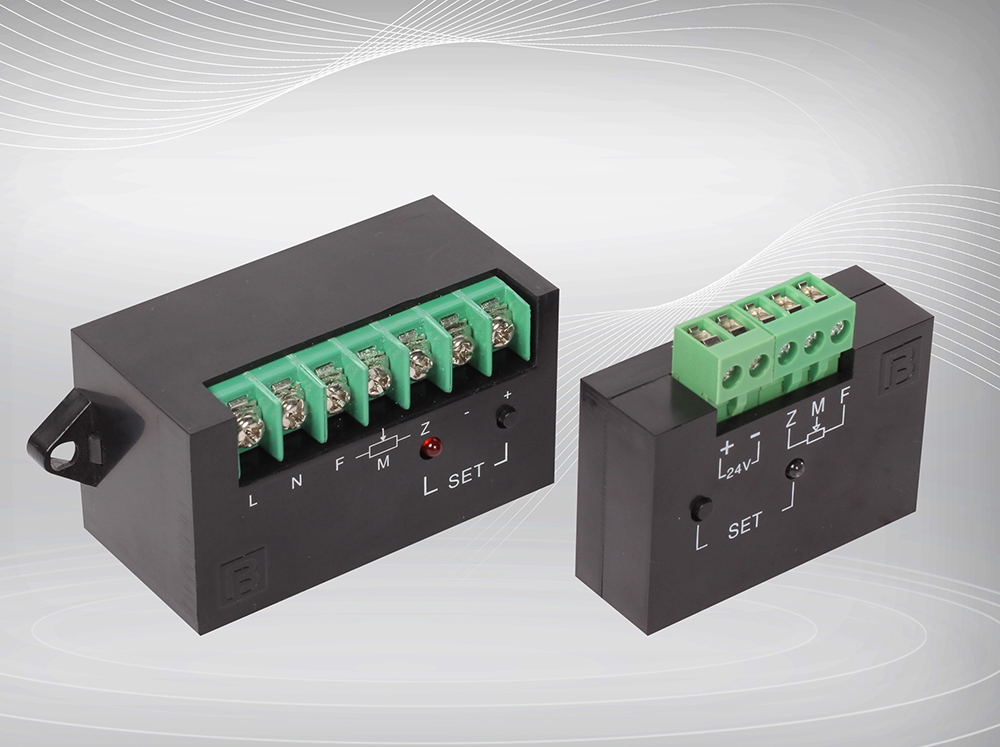

      VPT模块由含有微处理器的印制电路和外壳组成,外壳上设有接线端子、指示灯和1个设置按键。通过设置按键可以方便、快捷地设定输出信号的零度和满度,且允许对输出信号进行微调。

    • 产品使用说明书
      2016-02-26     pdf,223KB
      2016-02-26     pdf,177KB
      接线图
