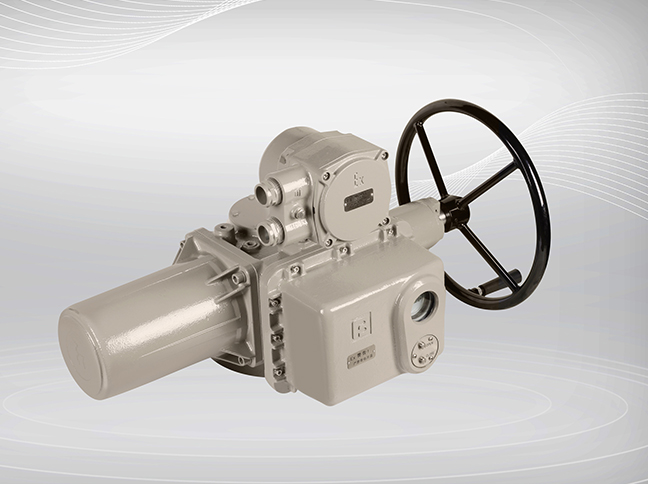

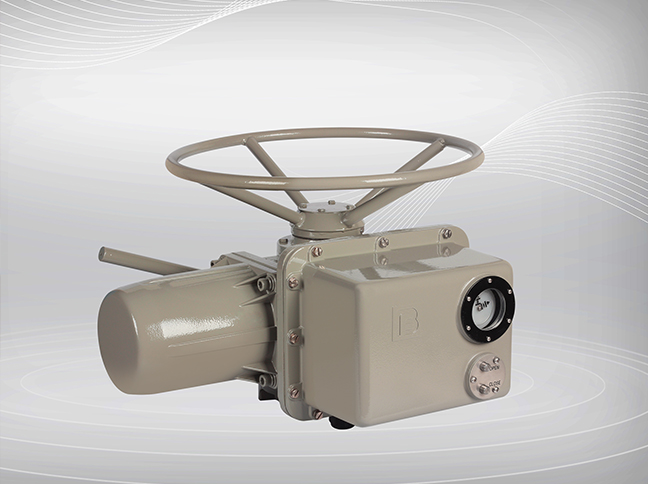

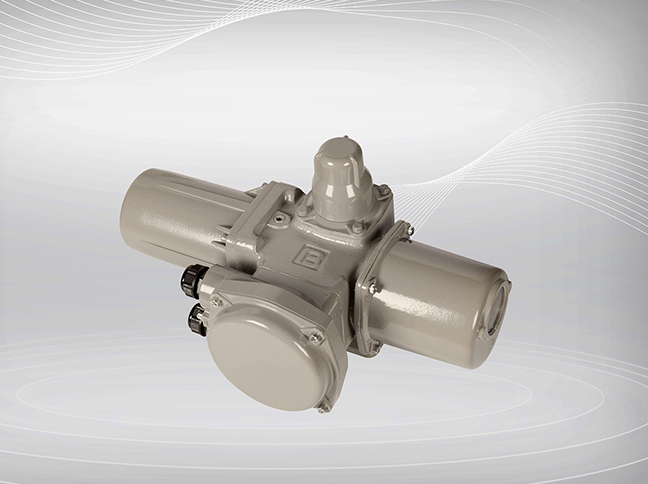

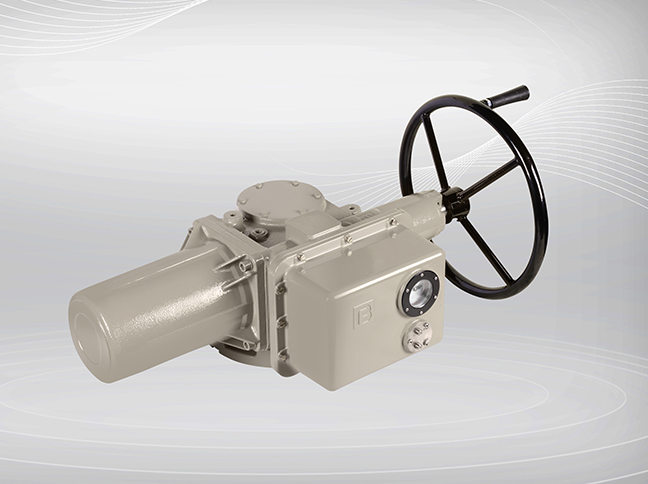

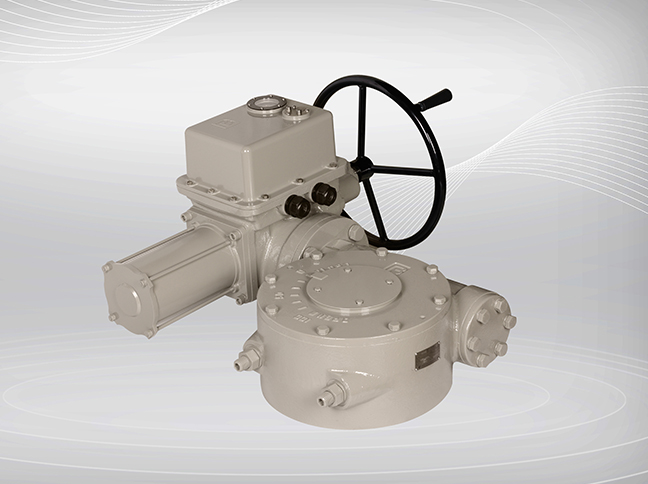

主要技术参数

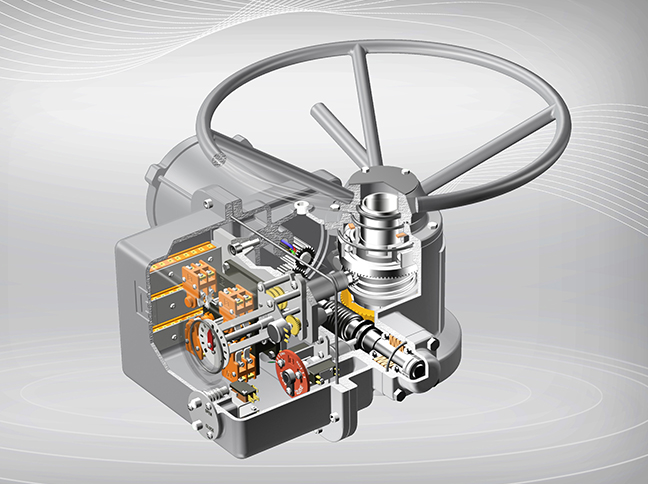

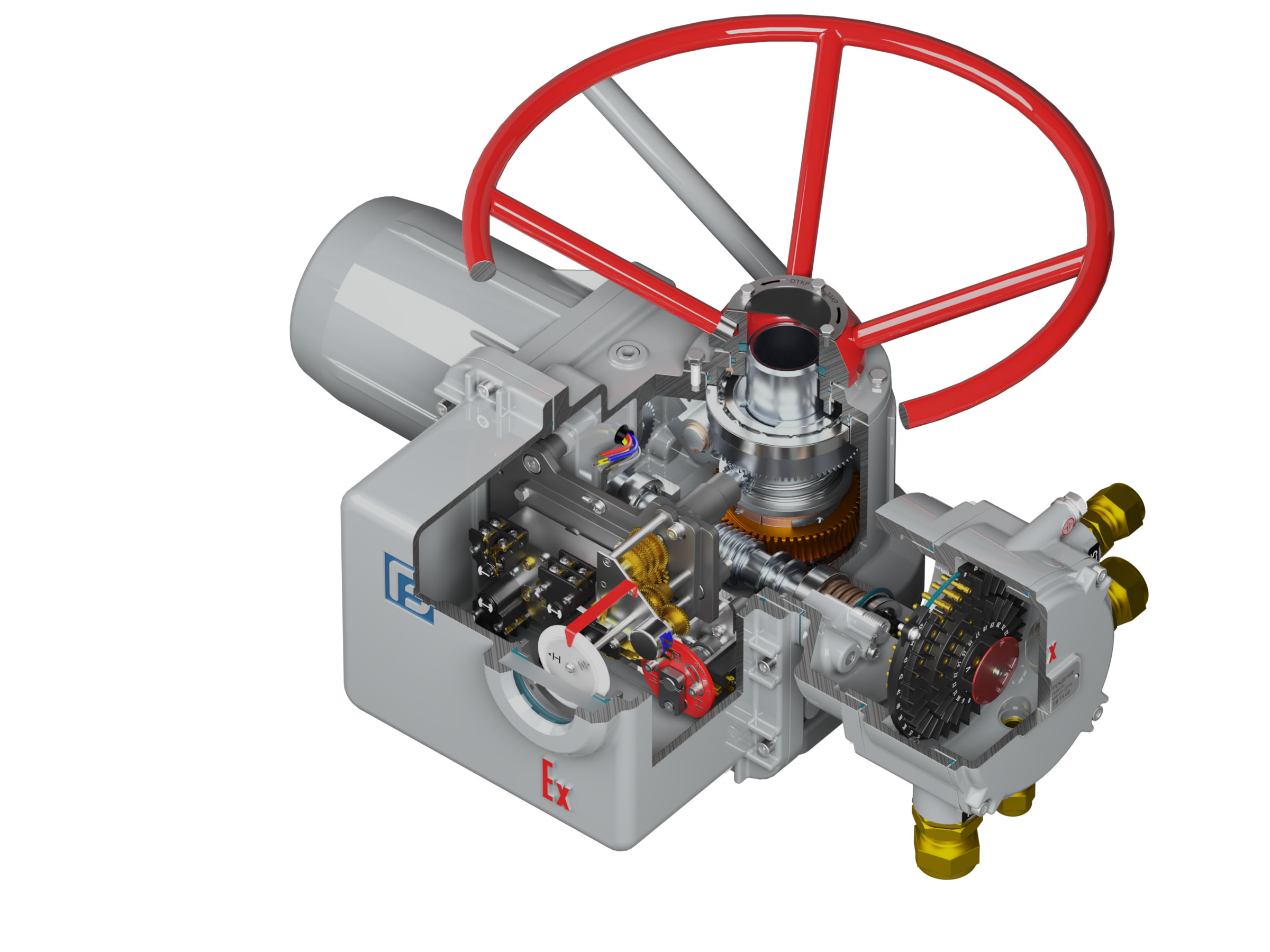

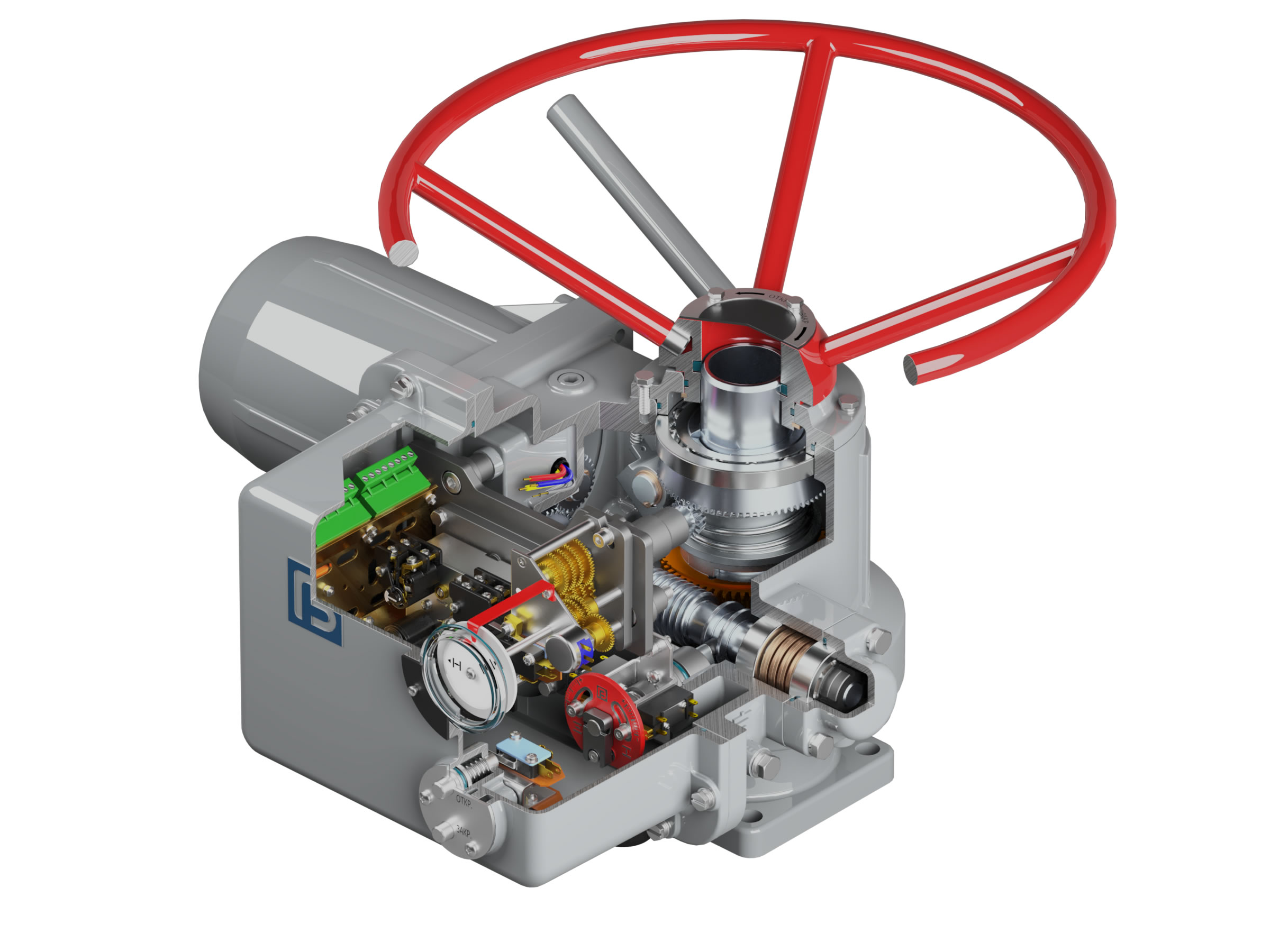

电源 380VAC/3ph/50Hz 220VAC/1ph/50Hz(9032及以下机座适用) 输出转矩 50~5000 Nm 输出转速 12, 18, 24, 36, 48, 72 rpm 行程范围 最大405圈(各机座不同,请参阅样本) 防护等级 IP65,IP67,IP68 防爆等级 Ex d IIB T4 Gb 环境温度 -20~+70°C(常温型),-20~+40°C(常温防爆型) -40~+60°C(低温型) -60~+60°C(超低温型) 设计特点主传动由直齿轮副和蜗杆蜗轮副组成,电机可独立拆卸。
手/电动切换:9032及以下机座采用电动优先的半自动结构,输出转矩较大的产品采用低切换力的滑移齿轮结构。

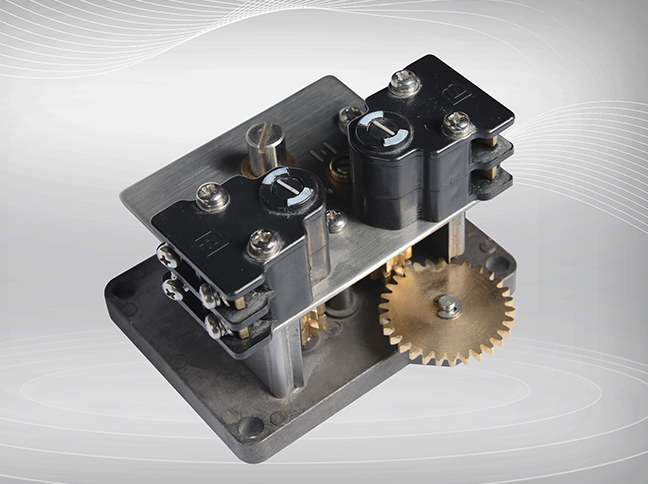

行程控制采用铜齿隔离计数器,运行可靠无干涉。
行程开关为具有大容量自净式开关,可自动清洁触点表面,提高触点可靠性。

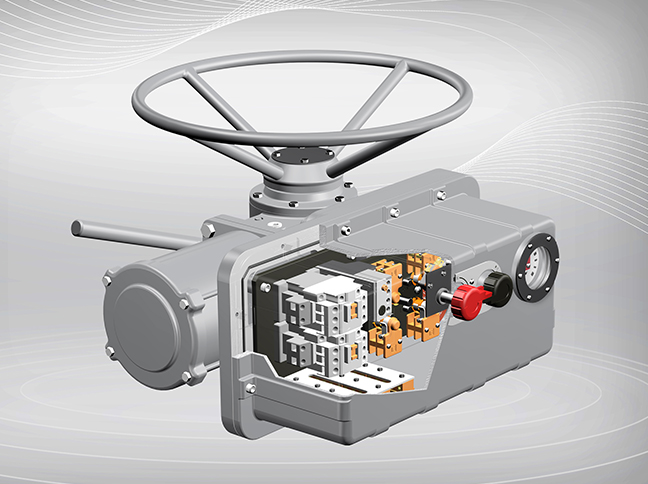

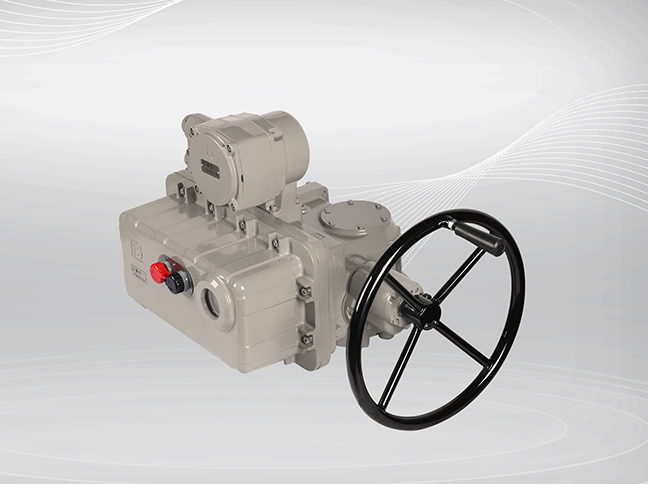

模块化结构设计,在基本型基础上可扩展安装控制箱单元,成为电控一体型产品。
可选配置阀杆保护罩:钢制保护罩防止伸出的阀杆由于意外磕碰造成损坏。
附加限位开关:开关向可分别增加1组用于中间位置控制的行程限制机构和限制开关。
VPT2 二线制位置变送器:使用2线输入24VDC电压,线上电流4~20mA输出阀门位置信号(百分比)。
VPT4 四线制位置变送器:使用2线输入220VAC电压,另2线输出4~20mA阀门位置电流信号(百分比)。
JDX 鉴断相保护器:用于使用三相交流电源的一体型产品.实时监测三相电源,防止相序接入错误引起的阀门操作方向错误,并防止电机缺相运行。
-
产品使用说明书2016-03-24 pdf,1315KB接线图2016-03-24 pdf,414KB
