802系列

802系列适用于中小口径的蝶阀、球阀等角行程阀门或类似设备。

独特的传动设计,使802电动执行机构单体(不与齿轮箱组合)的输出转矩达到5000Nm。

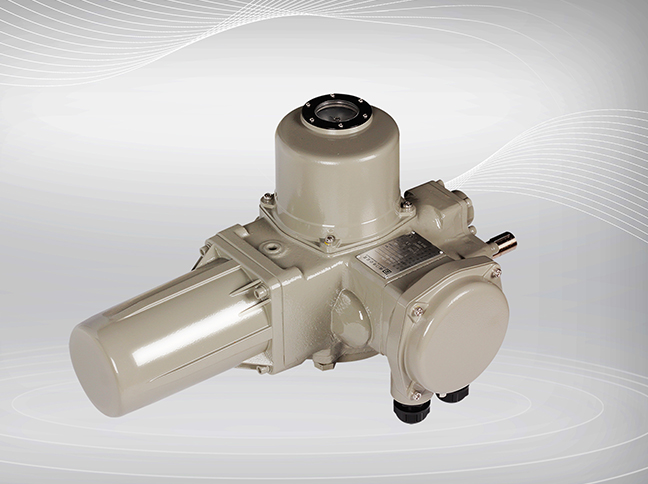

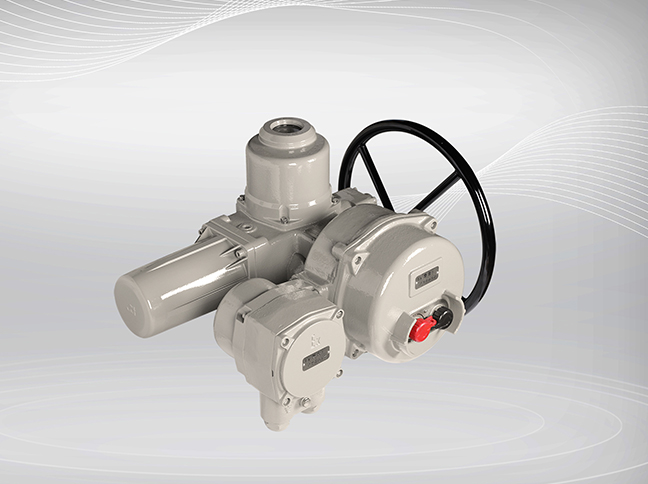

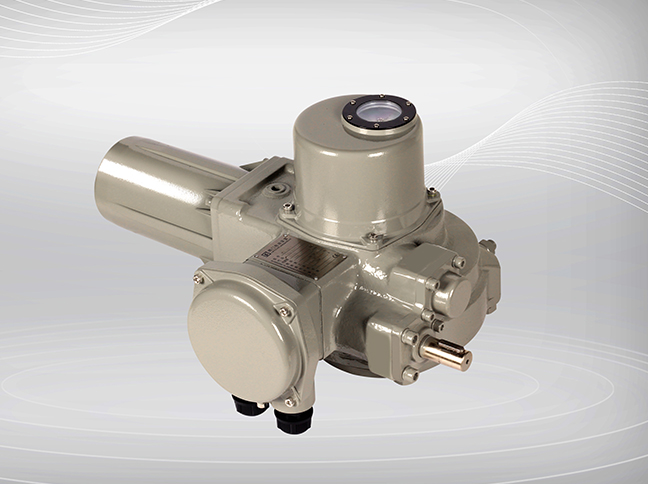

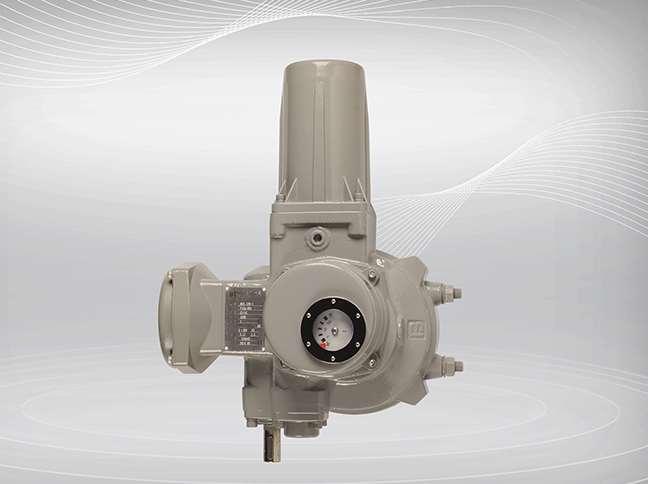

802系列具有基本型、防爆型、一体型、防爆一体型等结构型式。

  • 产品信息
  • 文档
    • 主要技术参数
        电源  380VAC/3ph/50Hz
         220VAC/1ph/50Hz(部分规格适用)
         24VDC(部分规格适用)
        输出转矩  100~12000 Nm
        输出转速  0.5~2 rpm
        行程范围  90°(行程控制最大为300°)
        防护等级  IP65,IP67,IP68
        防爆等级  Ex d IIB T4 Gb
        环境温度  -20~+70°C(常温型),-20~+40°C(常温防爆型)
       -40~+60°C(低温型)
       -60~+60°C(超低温型)
      设计特点

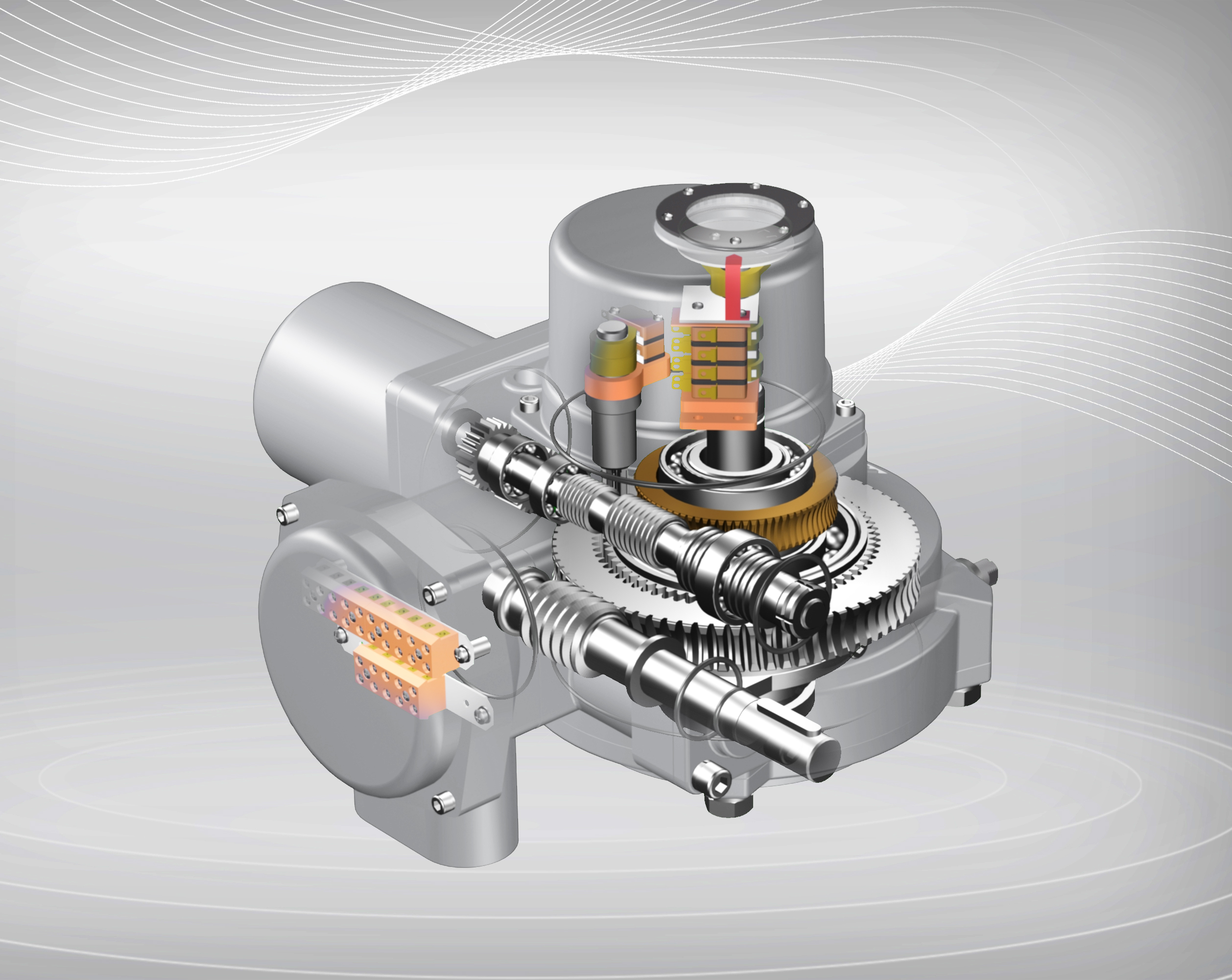

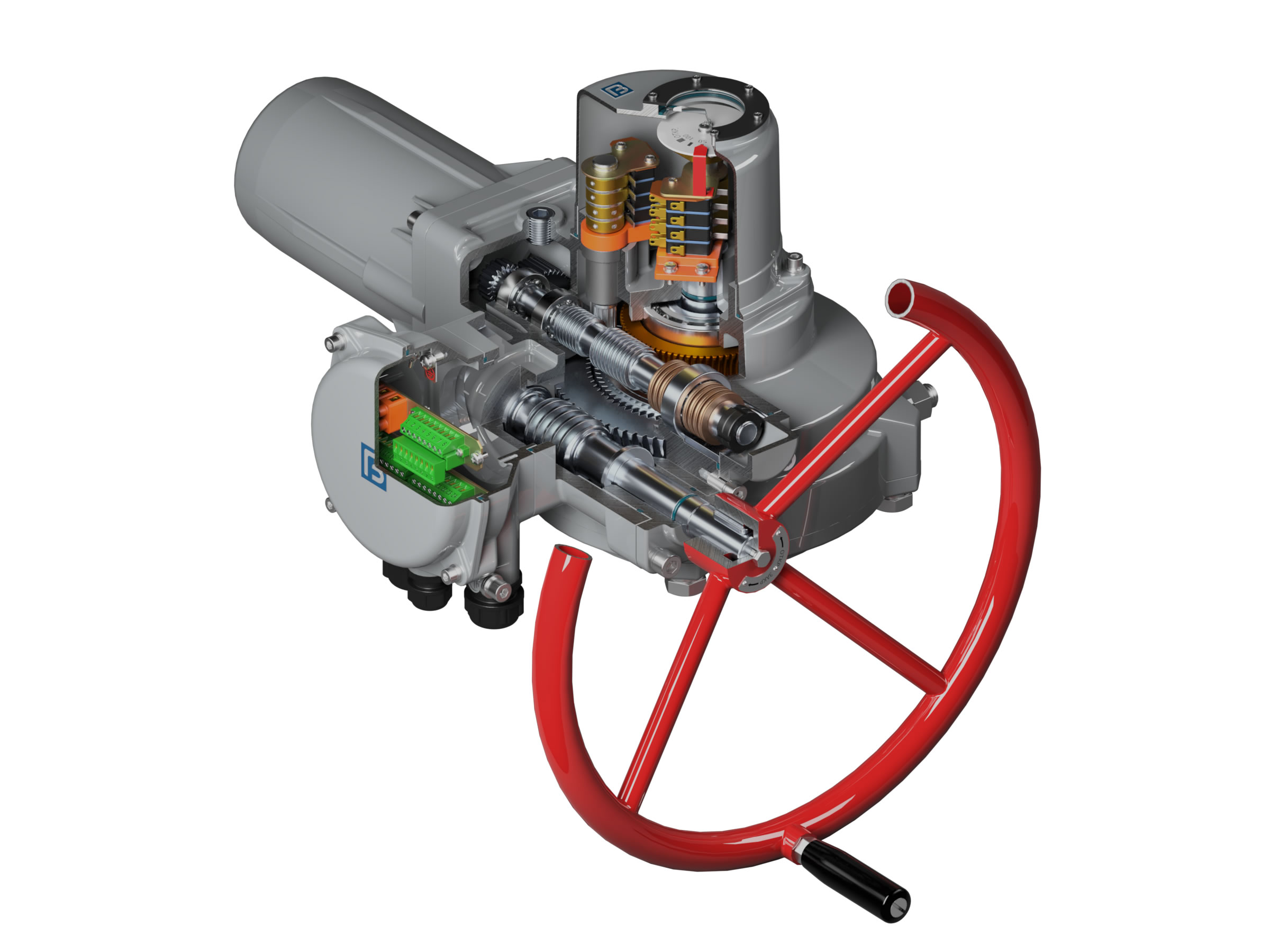

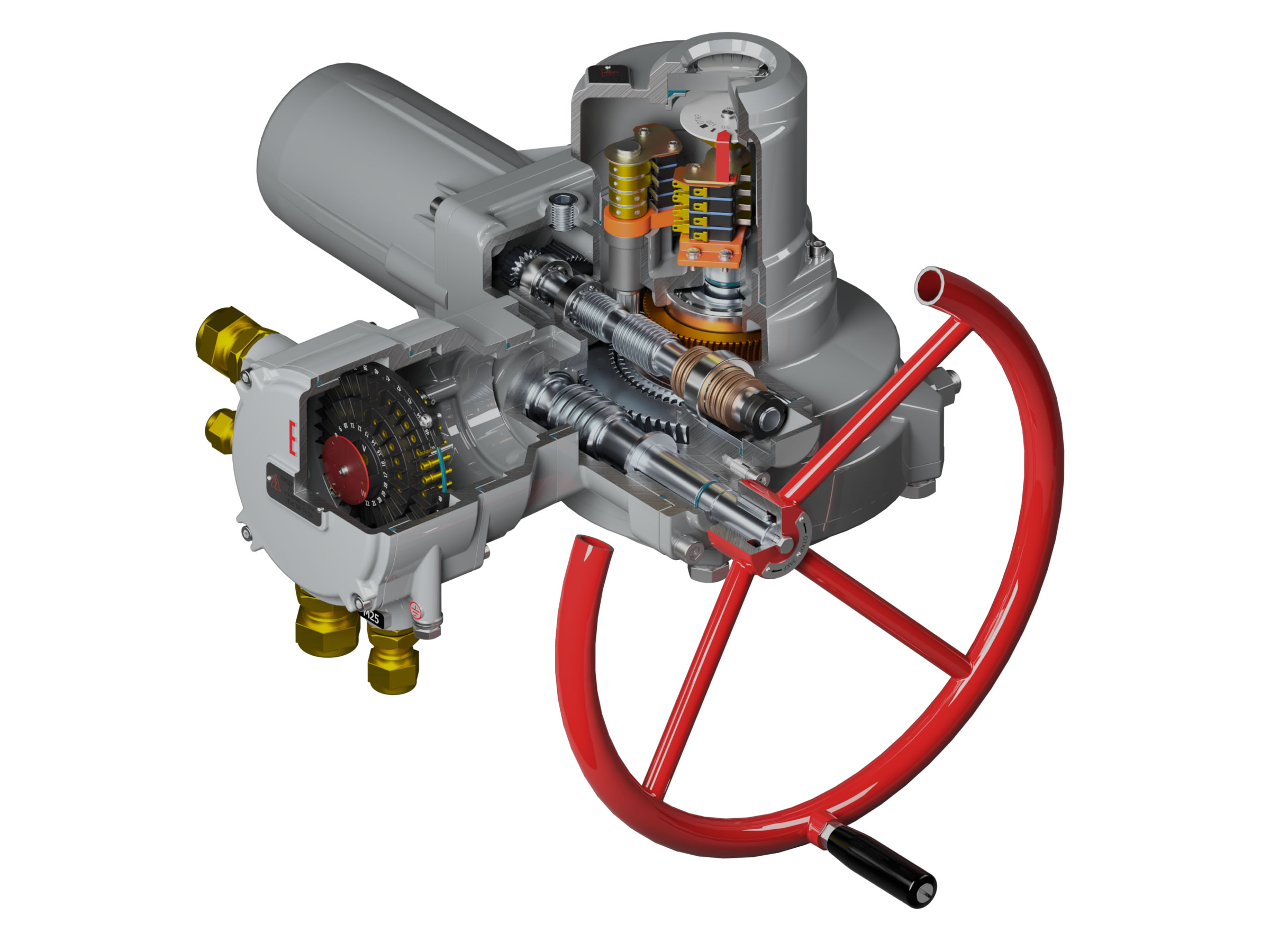

      主传动由直齿轮副、蜗杆蜗轮副和少齿差行星齿轮系组成。该传动结构取得国家发明专利,并于1997年获得国家科技成果奖,在业内已经成为经典。

      由于采用了行星齿轮机构设计,802系列没有传统的手/电动切换手柄,电动和手动操作为全自动切换。任何时候均可以搬动手轮手动操作阀门。

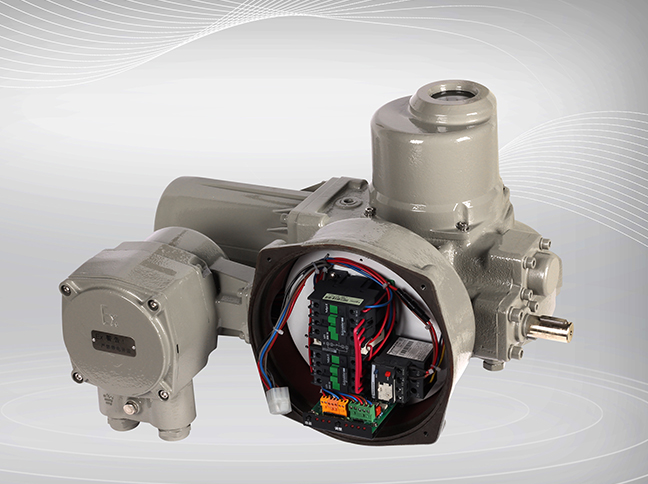

      采用独立接线盒的设计,在方便用户接线的同时,也使产品更易于扩展安装控制箱单元,成为机电一体型产品。

      虽然是部分回转电动执行机构,但由于其设计特点,802系列的输出轴事实上允许多圈转动。

      可选配置

      附加转矩开关:开关向可分别增加1只转矩控制开关。

      VPT2 二线制位置变送器:使用2线输入24VDC电压,线上电流4~20mA输出阀门位置信号(百分比)。

      VPT4 四线制位置变送器:使用2线输入220VAC电压,另2线输出4~20mA阀门位置电流信号(百分比)。

      JDX 鉴断相保护器:用于使用三相交流电源的一体型产品.实时监测三相电源,防止相序接入错误引起的阀门操作方向错误,并防止电机缺相运行。

    • 样本
      2016-01-16      pdf,3730KB
      产品使用说明书
      2016-02-24     pdf,1578KB
      2016-02-24     pdf,575KB
      接线图
      2016-02-25      pdf,230KB
      2016-02-25      pdf,231KB
      2016-02-25      pdf,213KB
      2016-02-25      pdf,233KB
      2016-02-25      pdf,338KB
      产品认证及检验
      2016-02-25      pdf,149KB
