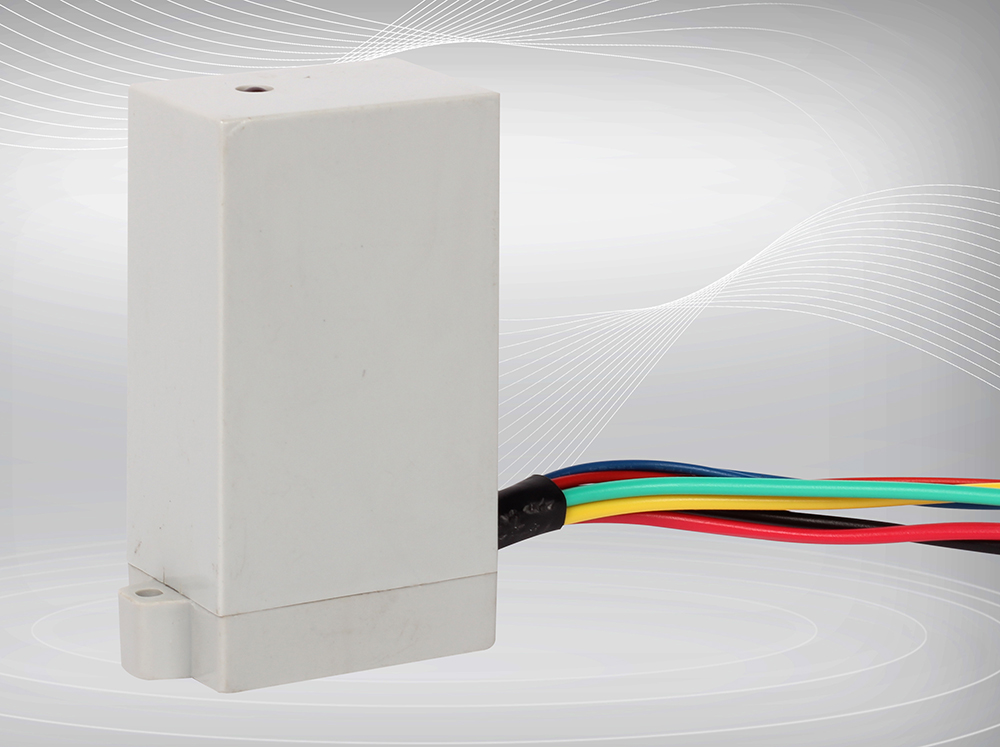

JDX鉴断相保护器

JDX鉴断相保护器安装于使用三相交流电源的一体型电动执行机构或控制箱内,用于防止电机错相或缺相运行。

  • 产品信息
  • 文档
    • 技术参数
        输入电压  三相四线交流电压
       相电压220VAC/50Hz
        输出  可控硅输出,限于交流负载,负载电流<0.5A;
       常开/常闭输出各1对
        检测时间  3 秒
        恢复方式  断电恢复
      产品特征

      错相保护。当三相电源的相序接入错误时,会造成电动执行机构的开关方向不正确,有时甚至能损坏阀门或执行机构。JDX可以实时监测电源的相序,当发现相序错误时,通过控制回路切断电机电源,达到保护电机和设备的目的。

      缺相保护。接入三相交流电动机的任一相电压如果过低,会造成电机运行异常,甚至发热烧毁。JDX可以在发现任意一相电压断失或过低时,及时切断电机电源,达到保护电机和设备的目的。

      JDX模块由含有微处理器的印制电路和外壳组成,外壳上设有指示灯,方便用户观察JDX的工作状态。
